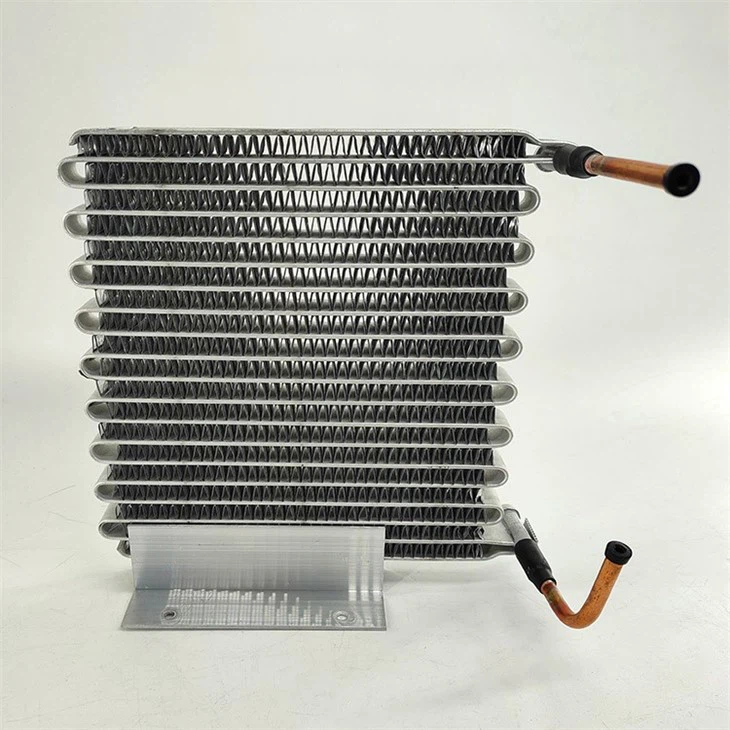

AC Microchannel-Kondensatoren für Autos

Anfrage senden

Beschreibung

Der größte Unterschied zwischen Parallelstromverflüssiger und Rohrbandverflüssiger besteht darin, dass der Rohrbandverflüssiger nur ein von Anfang bis Ende schlangenförmig gebogenes Flachrohr hat und das Kältemittel nur in diesem Kanal zum Wärmeaustausch strömt. Aufgrund seines langen Durchflusses hat der Rohrbandtyp einen großen Rohrleitungsdruckverlust. Und da das Kältemittel beim Eintritt in den Kondensator gasförmig ist, ist das spezifische Volumen groß und der erforderliche Durchmesser groß; Der Kondensator kommt vollständig flüssig aus dem Kondensator, der kleiner als das Volumen ist und nur einen geringeren Weg benötigt. Gleichzeitig ist der Rohrdurchmesser der gewöhnlichen Rohrbandstruktur von Anfang bis Ende gleich, was für den vollständigen Wärmeaustausch ungünstig ist, der Raum im Rohr nicht vollständig genutzt wird und der Abgasdruck und die Kompressorleistung ungünstig sind Verbrauch erhöht werden.

4-1

Der Parallelstromkondensator ist durch eine Anzahl von Flachrohren zwischen die beiden Sammelrohre geschaltet, und einige wenige Flachrohre sind in einer Gruppe getrennt. Es gibt viele Rohre am Eingang, und dann wird die Anzahl der Rohre in jeder Gruppe allmählich reduziert, so dass die Temperatur und der Fluss des Kältemittels im Kondensator gleichmäßig verteilt werden, die Wärmeübertragungseffizienz verbessert wird und der Druckverlust des Kältemittel in der Kondensation wird reduziert, so dass die Leistungsaufnahme des Kompressors reduziert werden kann. Da die Wärmeübertragungsfläche im Rohr vollständig genutzt wird, wird die Wärmeübertragung des Parallelstromkondensators für die gleiche Aufwindfläche verbessert.

4-3

kleine Mikrokanal-Kondensatorspezifikation
Modell	flaches Rohr		Flosse		flaches Rohr Distanz	Schicht Distanz	Kondensator normale Größe		halterung & abdeckung schale		Kupferrohr
einzel Schicht	normal	andere	normal	andere	10	10	Länge	Höhe	Aluminium	verzinkt Blatt
	16*2-10Löcher	32*2-25Löcher	160.085	160.082			100-350	60-310	entbehrliche Dicke 2mm	entbehrliche Dicke 1mm	6.35*0.75
	20*2-11Löcher		200.085	200.082							6*0.65
	25,4*2-12Löcher		25.40.085	25.40.082							6*0.5
	32*2-12Löcher		320.085	320.082							4.76*0.5
doppelt Lagen	25,4*2-12Löcher	32*2-25Löcher	25.40.085	25.40.082	10	8					4*0.5
	32*12-12Löcher		320.085	320.082
